Uathoibríoch Meaisín Táthú Seam Ciorclach Roller Track MIG

Uathoibríoch Meaisín Táthú Seam Ciorclach Roller Track MIG

Gnéithe I.Main

• Tá tóirse táthú socraithe agus an workpiece ag rothlú. Tá suíomh táthú cothrománach.
• Tá an workpiece suite ag fearsaid lárnach, jigged go haeroibritheach, agus rothlaíonn go sioncrónach, ag cinntiú nach bhfuil an suíomh táthú chlaonann.
• Glactar le luchtú agus díluchtú uathoibríoch. Cuirtear an próiseas táthú i gcrích go huathoibríoch, mar sin laghdaítear déine saothair na n-oibrithe.
• Is féidir an modh táthú agus an tsonraíocht táthú a réamhshocrú, a mheabhrú, agus a ghlaoch.

II.Tasc deartha

Ba cheart go mbeadh an meaisín táthú líne fáinne sorcóir in ann an táthú ilchiseal de líne cruth U agus líne cruth V-do rollóirí éagsúla a chríochnú go huathoibríoch. Ní gá spot-táthú a dhéanamh ar an bpíosa oibre don suíomh, is féidir leis réamh-táthú leanúnach agus cobhsaí a dhéanamh go huathoibríoch, tá cuma mhaith ar an líne táthú, agus ar an meán, is féidir leis an gcuid táthú agus treá an tsonraíocht a bhaint amach.

III.Technique Paraiméadair

IV.Detail images

Uathoibríoch Meaisín Táthú Seam Ciorclach Roller Track MIG

1. Struchtúr aeroibrithe luchtaithe agus díluchtaithe don phíosa oibre-:

A-agus-chuig ghluaisne an tsorcóra neomataigh athraíonn an suíomh idir obair lódála-phíosa agus suíomh táthúcháin. Gluaiseann an bloc tacaíochta cruth V suas agus síos trí shorcóir neomatach, iompar líne díreach agus cuaillí treorach. Brúíonn an sorcóir neomatach an bloc píosa oibre chun obair a sheachadadh-píosa sa limistéar táthú, agus ardaíonn an bloc crutha trí shorcóir neomatach a rith chun an píosa oibre a dheisiú go huathoibríoch agus téann sé síos nuair a bhíonn sé ag táthú. Ardaítear bloc crutha trí shorcóir neomatach a rith chun píosa oibre a scaoileadh mar dhíluchtú.

2.Tóirse táthú agus tóirse triomú:

Ar an taobh clé tá an tóirse táthú, agus ar dheis tá an tóirse triomú. Tá an tóirse táthú freagrach as an sreang a bheathú go beacht agus an stua a ghiniúint, an sreang a leá agus a líonadh isteach sa táthú sorcóir rian, ag cruthú taisce táthú soladach. Feidhmíonn an tóirse triomú, áfach, go neamhspleách ar an bpróiseas táthú agus úsáidtear é chun an sreang a thriomú go leanúnach roimh tháthú, ag baint go héifeachtach le taise adsorbed ar a dhromchla. Laghdaíonn sé seo go mór porosity weld agus cinntíonn sé cáilíocht táthú comhsheasmhach agus iontaofa.

3.Meicníocht ascalaithe servo-tiomáinte:

Úsáideann an meaisín táthú sorcóir uathoibríoch seo an próiseas táthú MIG, agus tá a ghunna táthú feistithe le meicníocht ascalaithe servo sofaisticiúla. Ceadaíonn an mheicníocht seo, atá cláraithe ag an gcóras rialaithe, an gunna táthú a ascalú go beacht agus go cobhsaí i gceithre threo: suas, síos, ar chlé agus ar dheis. Leathnaíonn an fheidhm ascalaithe seo an seam táthú go héifeachtach, déanann sé dáileadh teasa a chothromú, agus cinntíonn sé go dtéann an sreang táthú go hiomlán isteach sa chrios comhleá idir an imeall sorcóir agus an comhlacht roth, ag feabhsú go mór cobhsaíocht agus comhsheasmhacht an cháilíocht táthú.

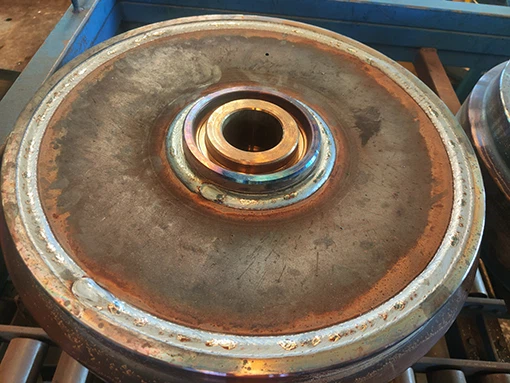

4.Taispeántas pictiúr éifeacht

V.Vedio le haghaidh do thagairt

Uathoibríoch Meaisín Táthú Seam Ciorclach Roller Track MIG
