Umar Téitheoir Uisce Meaisín Táthú Meán Píopa

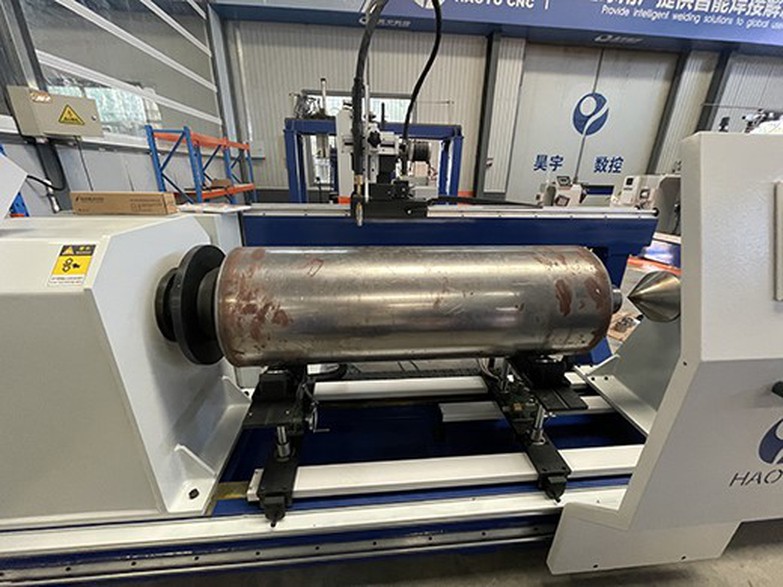

1. Tá tóirse táthú socraithe agus an workpiece ag rothlú. Tá suíomh táthú cothrománach. Tá an píosa oibre clampáilte go docht ag port ag dhá cheann agus rothlaíonn sé.
2. Is féidir tóirse, bosca ais rothlach agus stoc tail a choigeartú go fadaimseartha chun cineálacha éagsúla táthúcháin a fheistiú.
3. Glactar leis an tSeapáin Omron PLC chun an meaisín a reáchtáil a rialú agus déantar luas a choigeartú ag AC servo, rud a d'fhéadfadh feabhas a chur ar iontaofacht an trealaimh.
4. Glacann sé le suíomh aghaidh deiridh agus modh clampála aeroibrithe.
5. Glacann -chomhéadan meaisín daonna chun na paraiméadair a athrú. Is féidir an t-am táthú agus fad an táthú a shocrú tríd an gcomhéadan seo. Is féidir athrú na bparaiméadar a ionchur tríd an gcnaipe tadhaill go áisiúil agus go tráthúil. Is féidir paraiméadair a stóráil agus a ghlaoch.

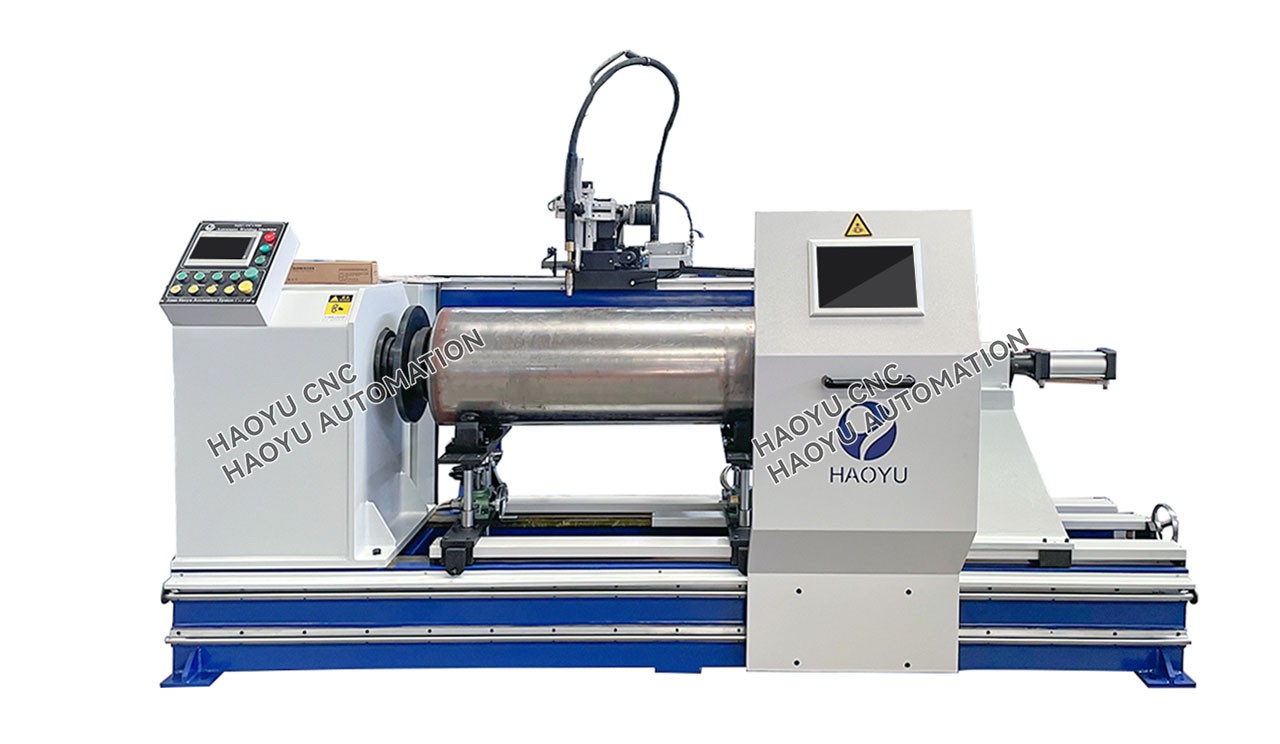

Tá an meaisín seo comhdhéanta de phríomhfhráma, bosca fearsaidí agus a mheicníocht beathú aeroibrithe, stoc tailstock agus a mheicníocht beathú aeroibrithe, meicníocht tacaíochta workpiece, meicníocht bheathú tóirse agus coigeartaithe táthú, córas rialaithe leictreachais, córas aeroibrithe agus foinse cumhachta táthú.

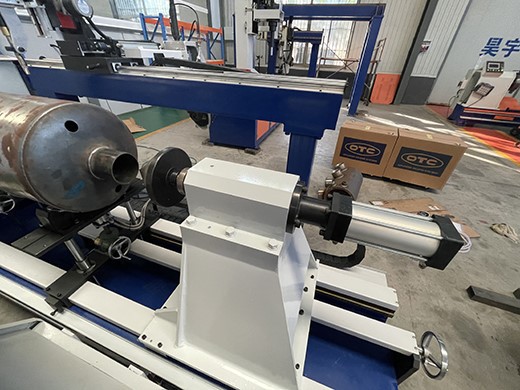

1.TailstockClampaíMechanism

Is féidir an stoc tailstock aeroibrithe a choigeartú feadh na ráillí treorach chun freastal ar riachtanais cineálacha éagsúla táthú. Glacann sé slat scriú láimhe-chun é a choigeartú. Tá an workpiece clampáilte go haeroibrithe agus rothlaíonn sé. Síneadh an tailstock atá feistithe le daingneán aeroibrithe. Clampann an daingneán dhá cheann an phíosa oibre go docht chun aonfhoirmeacht gach clampála a chinntiú.

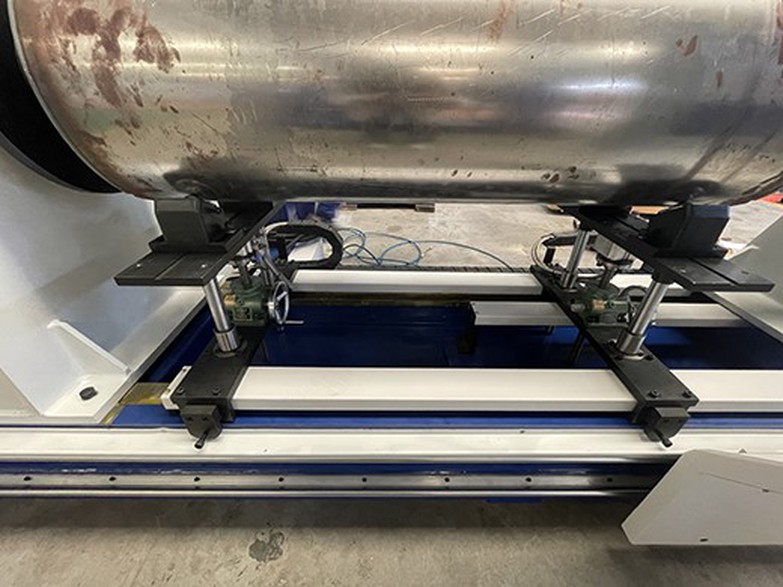

Meicníocht Tacaíochta 2.Workpiece

Shuiteáil taobh clé agus taobh deas an mheaisín lúibíní múnlaithe V- chun tacú leis an saotharphíosa. Gluaiseann na lúibíní cruth V- suas agus síos go haeroibritheach, bogann siad suas nuair a bhíonn siad ag clampáil agus bogtar síos nuair a bhíonn siad ag táthú

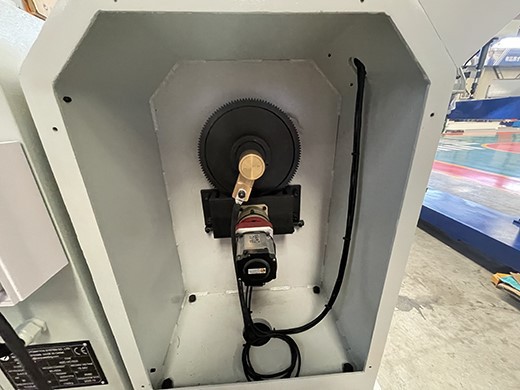

Glacann gléas rothlach 3.Workpiece mótair servo. Chun luas rothlach an mhótair a athrú tríd an minicíocht a choigeartú. Is féidir an luas rothlach a choigeartú gan chéim agus is féidir é a thaispeáint go digiteach i cm/nóim le cóimheas íseal locht, atá oiriúnach d'úsáid fhadtéarmach.

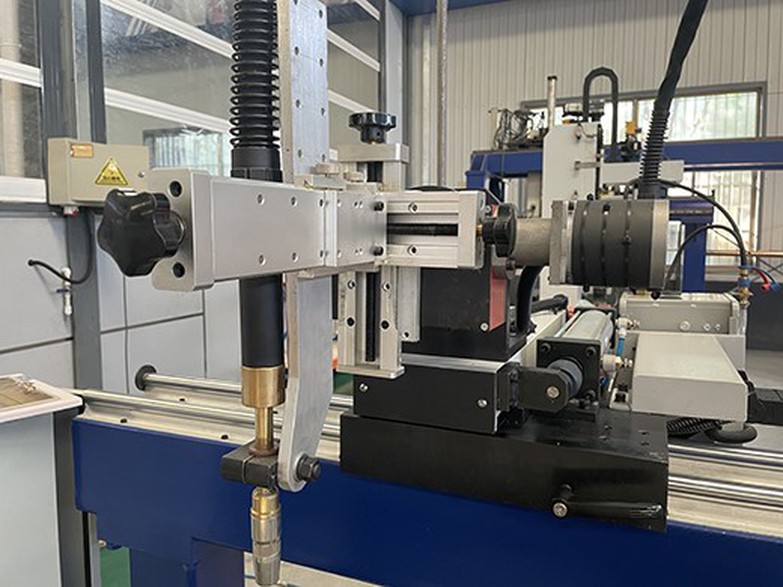

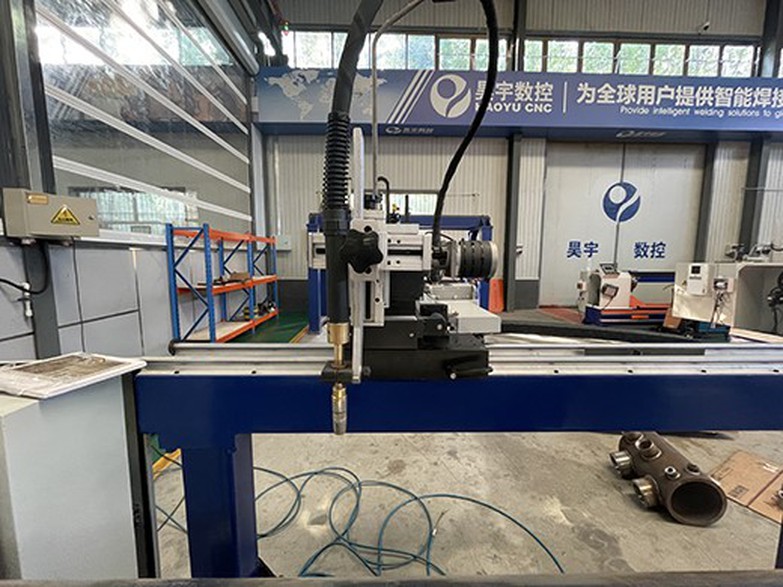

4.An meicníocht ascalach agus coigeartú sorcóir aer.

Tá an mheicníocht ascalach freagrach as an nozzle gunna táthú nó leictreoid tungstain a thiomáint i tairiscint chómhalartach cliathánach bheacht le linn an phróisis táthú. Leathnaíonn an tairiscint ascalach seo an linn táthú go héifeachtach, ag déanamh dáileadh teasa níos cothroime, rud a chinntíonn leithead coirníní táthú aonfhoirmeach. Déanann an sorcóir coigeartú garbh agus suíomh an ghunna táthúcháin go príomha. Go háirithe sula dtosaíonn an táthú, is féidir leis an tionól gunna táthú iomlán a bhrú go tapa agus go cobhsaí chuig an suíomh tosaigh táthúcháin réamhshocraithe. Tar éis an táthú a bheith críochnaithe, tarraingíonn an sorcóir an gunna táthú ar ais, ag éascú luchtú agus díluchtú an phíosa oibre, ag feabhsú éifeachtúlacht agus sábháilteacht táirgeadh uathoibrithe go héifeachtach.

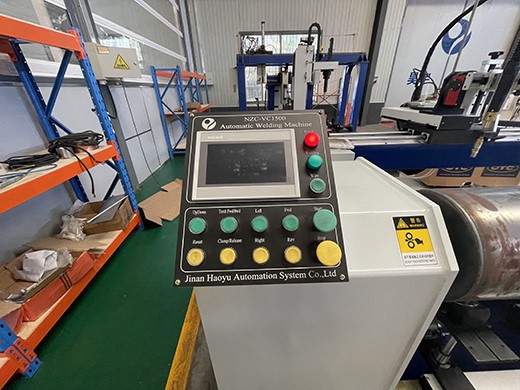

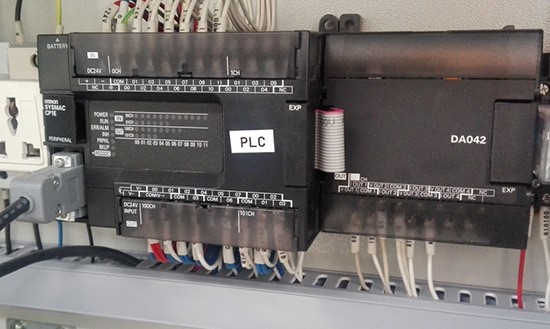

Córas rialaithe 5.PLC agus HMI.

Úsáidtear PLC déanta sa tSeapáin mar chroílár chun na cláir clampála agus táthú a rialú. Tá cobhsaíocht mhaith agus struchtúr simplí ag an gcóras, atá éasca le cothabháil. Glacann sé comhéadan meaisín daonna chun na paraiméadair a athrú. Is féidir an t-am táthú agus fad an táthú a shocrú tríd an gcomhéadan seo. Is féidir athrú na bparaiméadar a ionchur tríd an gcnaipe tadhaill go áisiúil agus go tráthúil. Is féidir paraiméadair a stóráil agus a ghlaoch.

Meaisín táthú seam cruinn uathoibríoch le haghaidh téitheoir uisce
