Uathoibríoch Meaisín Táthú Flange Píob Robotic MAG



Meaisín táthú seam ciorclach flange robotic

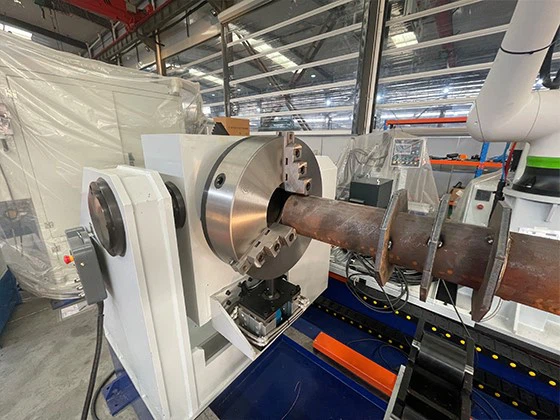

Meicníocht suite 1.Sorcóir-tiomáinte



Tá an stoc tail feistithe le córas suite rothlach, a úsáideann meicníocht shuímh faoi thiomáint an tsorcóra bheachtais. Is é príomhfheidhm an mheicníocht seo ná modhanna oibriúcháin an tailstock a athrú go tapa: nuair a éilíonn an próiseas táthú go bhfanfaidh an saotharphíosa ina stad, eisíonn an córas rialaithe ordú chun an slat loine sorcóra a thiomáint chun brú suas go tapa. De ghnáth déantar barr an tslat loine a dhearadh le bioráin nó eochair aimsithe ard-neart, caitheamh-resistant, a chuireann isteach go beacht i réamhshraith nó eochairbhealach comhfhreagrach ar chomhpháirteanna rothlacha an stoic earrpholl, rud a chruthaíonn idirghlasáil docht meicniúil. Cuireann an cineál glasála bioráin seo deireadh le saoirse rothlach go héifeachtach, ag cinntiú go bhfanann an stoc tail agus an saotharphíosa go hiomlán seasta le linn táthú, ag soláthar tagairt chobhsaí do tháthú robotic agus ag ráthú go mór comhaxiality agus cáilíocht táthú an táthú imlíne flange. Nuair is gá an rothlú a atosú, tarraingíonn an sorcóir an bioráin suite ar ais, agus ansin is féidir leis an mótar tiomána an stoc tail a rothlú go saor. Tá an chuck feistithe freisin le gléas tiomána sorcóir agus feidhmeanna den chineál céanna. Mar sin féin, murab ionann agus an chéad cheann, tá gléas sorcóir hiodrálach suiteáilte anseo. Is é a chuspóir: nuair a chuireann an bioráin ag barr an tslat loine isteach sa sliotán comhfhreagrach sa chuck, thiomáineann an sorcóir hiodrálach an bioráin a rothlú, rud a rialaíonn clampáil agus scaoileadh an chuck.Is féidir an daingneán a shaincheapadh de réir riachtanais na gcustaiméirí.



2.An tailstock shochorraithe



Tá an stoc tail suite ar iarnród treorach beachtas ar an gcorp meaisín, agus tagann a chroífhórsa tiomána ó -sorcóir ardfheidhmíochta. Le linn an timthriall táthú uathoibrithe, oibríonn an sorcóir de réir na dtreoracha cláraithe, ag tiomáint an tailstock iomlán chun sleamhnú go réidh ar an iarnród treorach, ag clampáil go hiontaofa na feistis píopa agus na tionóil flange atá le táthaithe, ag cinntiú rigidity agus concentricity suite an-ard le linn táthú. Tar éis an táthú a bheith críochnaithe, déanann an sorcóir a threo a aisiompú, agus scaoileann an stoc tail láithreach agus filleann sé ar a shuíomh bunaidh, rud a éascaíonn baint tapa an phíosa oibre agus clampáil an chéad phíosa oibre eile.

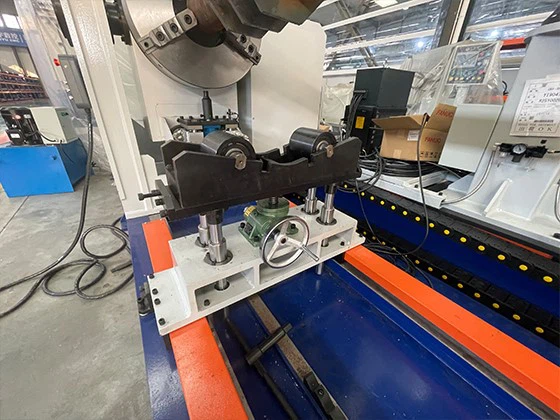

3.An fráma supprting



Tá an tacaíocht deartha go sonrach le haghaidh workpieces sorcóireach. Tá struchtúr cruth V cobhsaí ag a phríomhchorp, a thacaíonn agus a shuíonn go hiontaofa feisteas píopaí agus feansaí. Tá rollóirí ísealfhriotaíochta suiteáilte ag barr an raca, rud a fhágann gur féidir an saotharphíosa a choigeartú go dtí an suíomh is fearr is féidir roimh tháthú. Ina theannta sin, is féidir airde iomlán an raca a choigeartú go solúbtha agus go beacht de láimh trí roth láimhe a chasadh, a oiriúnú go tapa do phíosaí oibre de mhéideanna éagsúla agus comhoibriú go héifeachtach le hoibríochtaí táthú robotic.



4.An bosca fhearsaid



Cumhachtaíonn an mótar servo an fhearsaid, ag cinntiú rialú beacht rothlach le linn táthú chun freastal ar riachtanais phróiseas táthú déine. Soláthraíonn an eochaircheap seoltaí cosán cobhsaí agus iontaofa don sruth táthú trí theagmháil sleamhnáin, agus ceadaíonn sé fuinneamh leanúnach an fhearsaid le linn uainíochta, ag cinntiú leanúnachas agus cobhsaíocht an stua táthú.

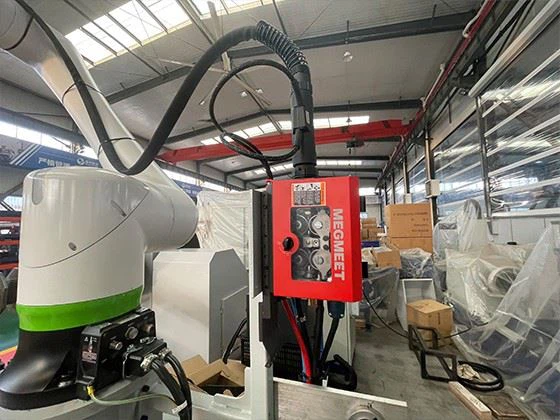

Córais robot 5.Industrial



Tá an corp robot suite ar iarnród treorach líneach láidir agus tá sé tiomáinte agus rialaithe go beacht ag mótair servo. Freagraíonn na mótair servo go tapa agus go réidh le horduithe, ag tiomáint an robot chun bogadh go cruinn ar feadh an iarnróid treorach chuig an stáisiún oibre táthú réamhshocraithe. Cuireann an dearadh seo go mór le raon oibre an róbait, rud a fhágann gur féidir suíomhanna táthúcháin iolracha flange a shuíomh go leanúnach agus go beacht.



6.An stáisiún tóirse soiléir



Úsáidtear go príomha le haghaidh glanadh agus cothabháil uathoibrithe tóirsí táthú. De ghnáth déantar an stáisiún oibre seo a chomhtháthú laistigh de raon oibre an róbait. Tar éis ré táthú áirithe a chríochnú nó le haghaidh cothabhála gnáthaimh, bogann an robot an tóirse táthú go huathoibríoch chuig an stáisiún glantacháin. Áirítear ar a phríomhfheidhmeanna: an sreang táthaithe a ghearradh go beacht ag baint úsáide as meicníocht gearrtha sreinge chun an t-iarmhar sféarúil ag an rinn táthaithe a dhíchur; an taobh istigh nozzle a chosaint trí ola shileacóin nó gníomhaire frith-spréimhe a spraeáil; agus spatter táthú a bhaint ag cloí leis an taobh istigh agus lasmuigh den nozzle ag baint úsáide as scuab glantacháin nó scraper aeroibrithe.



7.An meicníocht flipping



Úsáideann an meicníocht seo mótair servo mar fhoinse tiomána, rud a áirithíonn cruinneas ard, rialú in-ríomhchláraithe ar luas rothlach agus suíomh uilleach. Is éard atá sa chóras tarchurtha ná péire giaranna, ceann mór agus ceann beag. De ghnáth, tá an fearas beag suite ar sheafta aschuir an mhótair servo mar an bhfearas tiomána, agus tá an fearas mór ceangailte leis an tábla rothlach nó leis an daingneán a iompraíonn an píosa oibre. Déanann an dearadh péire giair laghdaithe seo a mhéadú go héifeachtach ar chasmhóiminte aschuir an mhótair servo chun freastal ar riachtanais chlaonadh an phíosa oibre trom, agus ag an am céanna ag cinntiú go bhfuil réidh agus cruinneas suite ghluaisne rothlach an phíosa oibre.





Táthú flange píopa cruach dhosmálta MAG Le robot

1.Lódáil agus Clampáil: Ardaíonn nó cuireann an t-oibreoir an spota-píobán táthaithe{-chóimeáil flange ar an bhfeisteas meaisín speisialta agus gníomhaíonn sé clampáil aeroibrithe nó hiodrálach.



2.Roghnú/Aisghairm an Chláir: Roghnaigh an clár a fhreagraíonn do mhúnla an workpiece ar an HMI (nó bain úsáid as aitheantas uathoibríoch).



3.Táthú Uathoibríoch:

• Tosaíonn an córas. Rothlaíonn an suiteálaí an saotharphíosa go dtí an túsphointe.
• Bogann an róbait/tóirse táthúcháin go pointe adhainte an stua.
• Cuirtear tús le táthú uathoibríoch (táthú ilchiseal, il-pas, de ghnáth). Rothlaíonn an suiteálaí go leanúnach ar luas tairiseach, agus féadfaidh an tóirse táthú ascalach.
• Críochnaíonn táthú. Tá an stua múchta, agus filleann an tóirse táthú go dtí an suíomh sábháilte.



4.Unloading: Scaoileann an daingneán, agus baineann an t-oibreoir an workpiece táthaithe amach.





Trealamh Táthú Seam Imshruthaithe Uathoibríoch Feadáin

• Tionscal Peitriceimiceach: Píblínte brú, tionóil comhla agus feansaí.
• Longthógáil: Córais uisce ballasta, píopaí cosanta dóiteáin réamhdhéanta.
• Coirí Cumhachta Leictreacha: Feistis ceanntásca, feistis eacnamaí.
• Innealtóireacht Chathrach: Píblínte móra cóireála uisce ar thrastomhas, comhpháirteanna struchtúracha cruach.











1.Normally úsáidfimid cás sraithadhmaid fumigation le haghaidh pacáistiú; do roinnt meaisín mór, is féidir linn a úsáid phailléid cruach agus plaisteach filme cover.All meaisíní atá péinteáilte le péint frith meirge nó ola roimh fhágáil mhonarcha.
Is féidir le 2.Package a bheith mar riachtanas na gcustaiméirí.





• Téarma íocaíochta: 30% roimh ré T/T chomh maith leis an ordú ceannaigh, ba cheart an t-iarmhéid a ghlanadh roimh an seachadadh
• Am seachadta: 45 lá tar éis íocaíocht a fháil roimh ré
• Ráthaíocht: 12 mhí don mheaisín iomlán

Clibeanna Te: meaisín táthú flange píopa uathoibríoch mag robotic, an tSín, monaróirí, soláthraithe, monarcha
