Pipe Flange Meaisín Gearradh Uathoibríoch Agus Táthú

Is gléas déantúsaíochta cliste ard-deireadh é an Stáisiún Oibre Comhtháite um Ghearradh agus Táthú Uathoibríoch Pipe Flange a chomhtháthaíonn gearradh ard-chruinneas, táthú ilfheidhmeach agus rialú uathoibrithe. Deartha go sonrach do mhonarú córas píblíne, déanann sé comhtháthú próiseas iolrach a réabhlóidiú, lena n-áirítear táthú imlíne píopaí agus flanges, druileáil comhlacht píopaí, agus táthú brainse (asraon), go léir laistigh d'aon stáisiún oibre amháin. Ní hamháin go bhfeabhsaíonn an trealamh seo éifeachtúlacht táirgthe agus cáilíocht an táirge go suntasach, ach déanann a dhearadh solúbtha freisin go bhfuil sé an-oiriúnach d'iarratais éagsúla, lena n-áirítear umair uisciúcháin talmhaíochta agus córais píobaireachta tionsclaíocha.

1. Táthú Uathoibríoch Píopaí Cruach agus Flanges
Cur síos ar an bPróiseas: Comhlánaíonn an stáisiún oibre táthaithe imlíne ardchaighdeáin go huathoibríoch idir foircinn phíobáin chruach agus feansaí.
Gnéithe Teicniúla:
Lárú Uathoibríoch agus Clampáil: Cinntíonn chuck beachtas comhlárnacht idir an píopa agus an flange, rud a chuireann deireadh le hearráidí cóimeála.
Soláthar Cumhachta Táthú: Feistithe le soláthar cumhachta táthú digiteach ardfheidhmíochta, is féidir leis an bpróiseas táthú is fearr a roghnú le haghaidh bunábhair éagsúla, mar shampla cruach carbóin agus cruach dhosmálta.
Táthú Uathoibrithe: Tá an gunna táthú rialaithe go beacht ag tras-sleamhnán nó lámh róbatach tiomáinte mótair servo, ag baint amach rothlú aonfhoirmeach 360 céim. Déantar paraiméadair táthú (sruth, voltas, luas, agus ascalaithe) a réamhshocrú agus a rialú i bhfíor-am ag PLC, rud a chinntíonn táthú álainn, treá aonfhoirmeach, agus táthaithe saor ó locht.

Gearradh Píob 2.Steel agus Druileáil Poll
Cur síos ar an bPróiseas: Gearradh go beacht ag láithreacha ainmnithe ar phíopaí cruach, ag cruthú poill éagsúla le haghaidh naisc píopa brainse.
Gnéithe Teicniúla:
Ard-Beacht-ghearradh: Úsáideann sé plasma nó córais gearrtha léasair. Tá gearradh plasma éifeachtach ó thaobh costais agus tapa, oiriúnach do phíobáin chruach mheánmhéide agus thiúsacha.
Suíomh CNC: Tá an ceann gearrtha á rialú go beacht ag córas CNC, rud a ligeann dó gearradh ag aon suíomh aiseach nó gathacha laistigh den phíobán de réir an chláir ionchuir.
Cumas Gearradh Groove: Gearradh grooves táthú go hiomlán in aon oibríocht amháin, ag ullmhú le haghaidh táthú píopa brainse ina dhiaidh sin agus deireadh a chur le próiseáil tánaisteach.

3.Táthú Uathoibríoch Asraonta Uisce (Píopaí Brainse)
Cur síos ar an bPróiseas: Déantar asraonta uisce réamhullmhaithe (ailt píopaí) a tháthú go huathoibríoch chun-poill druileáilte a dhéanamh.
Gnéithe Teicniúla:
Uirlisiú Speisialaithe: Feistithe le daingneán táthú píopa brainse idirmhalartaithe go tapa, coinníonn sé asraonta de mhéideanna éagsúla go cobhsaí agus déanann sé iad a ailíniú go beacht leis na príomh-phoill phíobáin.
Táthú Trajectory Coimpléasc: Déanann an actuator táthú gluaiseachtaí casta cuar spásúlachta, ag comhlánú welds líne trasnaithe cruth diallait idir na príomh-phíobáin agus na píopaí brainse, rud a fhágann táthaithe iomlána agus séalaithe den scoth.

• Ard-chomhtháite, sábháil spáis agus costais: Trí fheidhmeanna ilghléasanna a chomhcheangal, lena n-áirítear gearradh, táthú agus druileáil, laghdaítear an lorg, am láimhdeachais an phíosa oibre agus costais saothair.
• Oibriú uathoibrithe go hiomlán: Ó shuíomh agus clampáil go gearradh agus táthú, tá an próiseas iomlán uathoibrithe. Ní gá d’oibreoirí ach ríomhchlárú, luchtú agus díluchtú, agus monatóireacht a dhéanamh, ag laghdú déine saothair go suntasach.
• Cruinneas agus comhsheasmhacht den scoth: Cinntíonn an córas CNC agus an tiomáint servo gluaiseacht beacht agus cruinn, ag fáil réidh le héagobhsaíocht oibriú láimhe go hiomlán agus ag ráthú cáilíocht an-chomhsheasmhach do gach táirge.
• Comhéadan cairdiúil don úsáideoir: Le scáileán tadhaill tionsclaíochta feistithe, déanann na bogearraí rialaithe comhtháite ríomhchlárú, socrú paraiméadar agus monatóireacht trealaimh simplí agus iomasach.

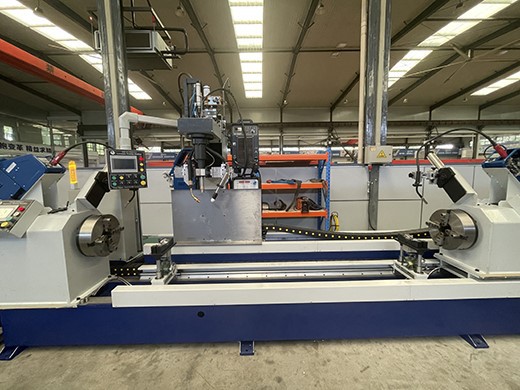

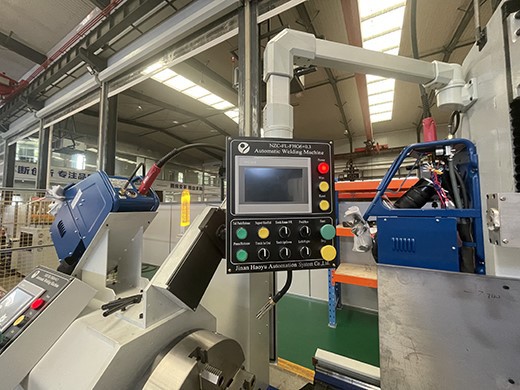

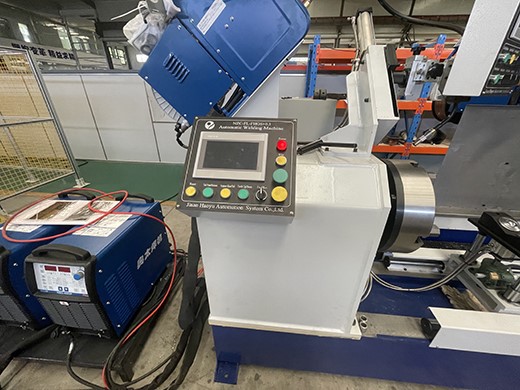

1.Is trealamh gearrtha agus táthú uathoibríoch ilfheidhmeach é an stáisiún oibre comhtháite seo le haghaidh flanges píopa cruach. Comhtháthaíonn sé dhá phróiseas lárnacha: ar thaobh amháin, is féidir leis an táthú uathoibrithe píopaí cruach agus flanges a chomhlánú go héifeachtach chun neart agus séalaithe an nasc a chinntiú; ar an láimh eile, is féidir leis freisin gearradh beacht a dhéanamh ar bhalla an phíobáin chruach, mar shampla poll uisce a oscailt agus ansin an comhpháirt asraon a tháthú chuig an gcomhlacht píopa. Tá an trealamh feistithe le dhá phainéal rialaithe neamhspleácha chun roinnt an tsaothair agus leas iomlán a bhaint as próiseas - úsáidtear painéal amháin go sonrach chun próiseas táthú iomlán píopaí cruach agus flanges a rialú, agus tá an painéal eile tiomanta do ghearradh poill sa phíobán cruach a bhainistiú agus an t-asraon uisce a tháthú ina dhiaidh sin. Ligeann dearadh an phainéil dé seo don dá nasc próiseála oibriú le chéile nó go neamhspleách, rud a chuireann go mór le cumas ilobair agus éifeachtúlacht oibre iomlán an trealaimh.

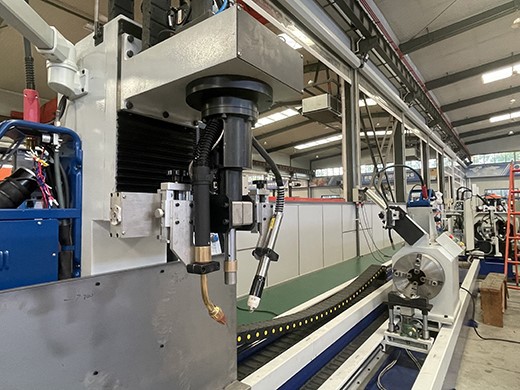

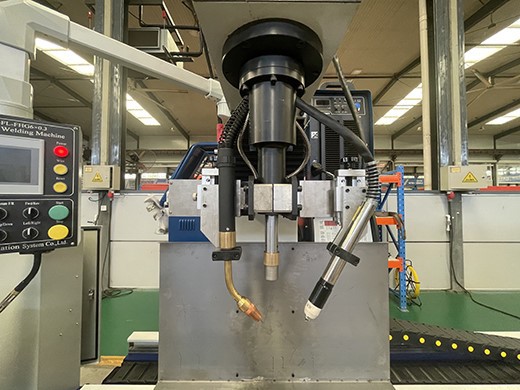

2. I measc na gcomhpháirteanna lárnacha feidhmiúcháin den trealamh uathoibrithe seo tá tóirse gearrtha plasma, tóirse táthú gáis sciath, agus uirlisí speisialaithe. Tá an tóirse gearrtha plasma freagrach as an cruth asraon atá ag teastáil a ghearradh go cruinn agus go héifeachtach isteach sa bhalla píopa cruach. Féadann a stua plasma teocht ard an miotal a leá láithreach, ag cruthú dromchla gearrtha réidh agus cothrom, ag leagan an bhunsraith le haghaidh táthú ina dhiaidh sin. Leanann an tóirse táthú sciath gáis go dlúth taobh thiar, ag baint úsáide as gás támh chun an stua a chosaint agus an sreang táthú leáite a chomhleá go daingean go dtí an imeall flange asraon gearrtha, ag cruthú táthú dlúth, ard-neart, agus séalaithe den scoth. Is é an uirlisiú speisialaithe bunchloch an phróisis iomláin. Tá sé freagrach as an comhpháirteach píopa a chlampáil agus a rothlú go cobhsaí agus go beacht rialú a dhéanamh ar staid choibhneasta an tóirse gearrtha agus an tóirse táthú chun ruthag gearrtha agus táthú cruinn a chinntiú, agus ar an gcaoi sin comhsheasmhacht ard agus ardchaighdeán a bhaint amach i dtáirgeadh mais. Oibríonn na trí cinn le chéile chun an próiseas iomlán uathoibrithe a chríochnú ó ghearradh agus oscailt go táthú agus foirmiú.

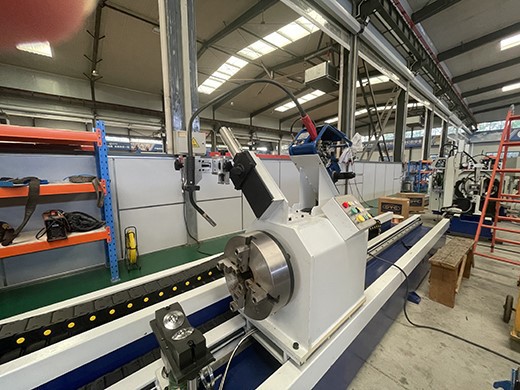

3. Soláthraíonn an córas fearsaid beachtas cumhacht rothlach cobhsaí, ag cinntiú próiseas meaisínithe réidh agus beacht. Greimeann an chuck rothlach aeroibrithe go daingean an flange agus an píopa atá le táthaithe, ag rothlú go sioncrónach leis an fhearsaid chun bonnlíne comhsheasmhach a sholáthar do ghearradh beibhéil ard-chruinneas agus táthú ina dhiaidh sin. Chun tacú go héifeachtach le píopaí fada cruach agus a meáchan a fhritháireamh, tá raca tacaíochta inchoigeartaithe ar an trealamh. Is féidir a airde agus a spásáil a choigeartú de réir sonraíochtaí píopa. In éineacht leis an fhearsaid agus an chuck, cruthaíonn sé córas cobhsaí agus docht, ag cinntiú straightness agus concentricity an nasc flange ar fud an píopa ar fad. Tá sé seo ríthábhachtach chun gearradh uathoibrithe agus táthú ardchaighdeáin a bhaint amach



Meaisín gearrtha agus táthú uathoibríoch flange píopa:
