Feidhm mheaisín
1.automatic mig/mag cumhdach ar dhromchla na hoibre d'úsáideoirí le friothálacha sreinge de chineál brú
2. Tá ceithre chumhdach de chineál: dromchlú de chineál díreach, dromchlú earnála ag dromchlú bíseach, dromchlú aistritheach.
3.An an obair oibre agus an tsreang táthúcháin tríd an bhfuinneamh teasa ard a ghineann an t-urscaoileadh mheandarach micrea-leictreach, agus níl an phíosa oibre dífhoirmithe ná mílíthe tar éis táthú. Níl aon dífhoirmiúchán tar éis táthú, níos lú teasa, gan aon bhac, agus joints sádróra álainn.
4.MCGS Scáileán tadhaill mar an comhéadan ionchuir agus aschuir. Trí scáileán tadhaill MCGS, tá sé áisiúil an paraiméadar a mhodhnú agus an stádas a athrú tríd an scáileán tadhaill Man-meaisín.
5.Tá ordú pores táthúcháin a chosc, ní mór aon smál meirge agus ola ar an gcuid táthúcháin a ghlanadh le linn táthú cumhdaigh.
. Rialú cobhsaí agus comhéadan cláir chobhsaí.
Is féidir tóirse 7.welding a choigeartú ar aghaidh agus siar go huathoibríoch ó shuíomh ullmhúcháin agus ó shuíomh táthúcháin.
8. Is féidir le tóirse a chur i bhfeidhm treo tríthoiseach (suas agus síos, ar aghaidh agus ar gcúl, ar chlé agus ar dheis) agus cas dronuilleach a chasadh chun freastal ar phíosa oibre éagsúla.
9.Comhalta Meaisín Táthaithe Dualgas Trom, tá Workpiece suite ag Chuck agus brúite le leamhain neomatacha Morse Taper, rothlach sioncronach. agus le tacaíocht ó thacaíocht oibre uilíoch liathróid
Próiseas 10. Oibriúcháin
.
10.2.
10.3 Tóirse Táthú ag dul síos go huathoibríoch agus ag críochnú an táthú mar an clár, agus stop a chur le Gás Sciath go huathoibríoch
10.4.
10.5 Scaoil an obair oibre ón Chuck de láimh
10.6. Ansin tús a chur leis an gcéim No.1
II.

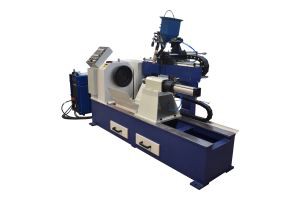

Is éard atá sa mheaisín seo ná stoc ceann le cuck, meicníocht seoltaí, stoc eireaball, meicníocht táthú tóirse, meicníocht ghluaiseachta aiseach CNC, tacaíocht oibre oibre, córas rialaithe leictrigh, acmhainn cumhachta táthúcháin agus córas neomatach.
Nasc físe oibre an mheaisín seo: fáilte romhat mo chainéal YouTube a liostáil chun níos mó físeáin a fheiceáil in am
Paraiméadair theicniúla
|
. |
Mír |
Sonraíocht |
|
1 |
ábhar píosa oibre |
Cruach cóimhiotail, cruach charbóin, SS |
|
2 |
Raon trastomhas píosa oibre |
Raon fad: uasmhéid 5000mm |
|
Cineál cumhdaigh agus leithead cumhdaigh |
||
|
3 |
Luas agus treo uainíochta an phíosa oibre |
Céim níos lú inchoigeartaithe |
|
4 |
Cumhacht Mótair Rothlach |
Panasonic 1 kW |
|
5 |
Coigeartú tríthoiseach tríthoiseach táthú táthú an tóirse |
Clé agus ar dheis: 100mm |
|
6 |
Meicníocht Tóirse Táthú raon ag gluaiseacht ar bhíoma |
Uas 5500 |
|
7 |
Trastomhas na sreinge soladaí |
1.2mm |
|
8 |
Raon reatha táthú |
50~500A |
|
9 |
Voltas Oibre Meaisín |
380V ± 10% 50Hz le haghaidh soláthar cumhachta táthaithe |
|
10 |
Aer comhbhrúite |
{0. 4-0. 8MPA |
|
11 |
Modh táthú |
Mig/mag |
An príomh -liosta cumraíochta
|
. |
Ainm agus samhail |
Cainníocht |
|
1 |
Bonn meaisín táthú uathoibríoch bonn bonn |
1 tacar |
|
2 |
Foinse Cumhachta Táthú (Miller nó Lincoln nó Fronius nó an tSeapáin OTC nó an tSín Aotai) |
1 tacar |
|
3 |
Friothálaí sreinge cineál brú uathoibríoch |
1 tacar |
|
4 |
Stoc ceann le cuck |
1earadh |
|
5 |
Tailstock le Morse Taper |
1 tacar |
|
6 |
Cábla agus cónascaire |
1earadh |
|
7 |
Clár Rialaithe Oibríochta Meaisín |
1earadh |
|
8 |
Tóirse táthú TIG |
1 tacar |
|
9 |
Meicníocht beathú agus coigeartaithe táthú torch |
1 tacar |
|
10 |
Painéal rialaithe le scáileán tadhaill MCGS |
1earadh |
|
11 |
Comh -aireachta leictreach leis an tSeapáin Omron plc |
1 tacar |
|
12 |
Tacaíocht le Píosa Oibre Workpieces |
2 thacar |
|
13 |
Painéal cianrialaithe (gléas roghnach) |
1 tacar |
Príomhchumraíocht an mheaisín
Tá an bhíoma droichid táthaithe ag feadán cearnógach agus pláta cruach, socraithe ar an mbonn. Tar éis próiseála eitleáin, cuireann an bhíoma droichead treoir iarnróid. Cuirtear an t-iarnród bíoma droichid le clampáil tóirse táthú, coigeartú agus an mheicníocht ardaithe, agus rialaíonn an CNC an áit ar scála iomlán an Iarnród Treoir. Lúibín inchoigeartaithe i lár an choirp, le tacaíocht liathróid uilíoch. Tá an comh -aireacht leictreach socraithe ar chúl an stoc ceann
Leictreachas
1 Glacann an meaisín Omron PLC mar chroílár rialaithe chun forghníomhú nósanna imeachta táthúcháin a rialú. Tá cobhsaíocht mhaith, struchtúr simplí agus cothabháil éasca ag an gcóras.
2 Glacann uainíocht an phíosa oibre le tiománaí servo Panasonic 1KW AC agus AC servo Motor. Is féidir an luas mótair a athrú tríd an tiománaí a choigeartú. Tá an luas gan chéim agus coigeartaithe go réidh, agus is féidir é a thaispeáint go digiteach in aonaid CM/min, le ráta teip íseal agus oiriúnach le haghaidh úsáide fadtéarmacha.
3 Ag baint úsáide as scáileán tadhaill MCGS mar chomhéadan ionchuir agus aschuir, fad táthú, am tionscnaimh stua, táthú reatha, luas voltais agus táthú, luas ag gluaiseacht, etc.
4 Glacann an fad táthú an t-ionchódóir rothlach dúnta, agus glacann an braite suímh leis an mbrath lasc neamhtheagmhála allmhairithe.
5 Bosca Painéil Rialaithe Comhtháite. Tá na cnaipí rialaithe, an scáileán tadhaill, an rialú sonraíochta táthúcháin, etc. dírithe ar phainéal amháin, atá éasca le húsáid agus a oibriú.
